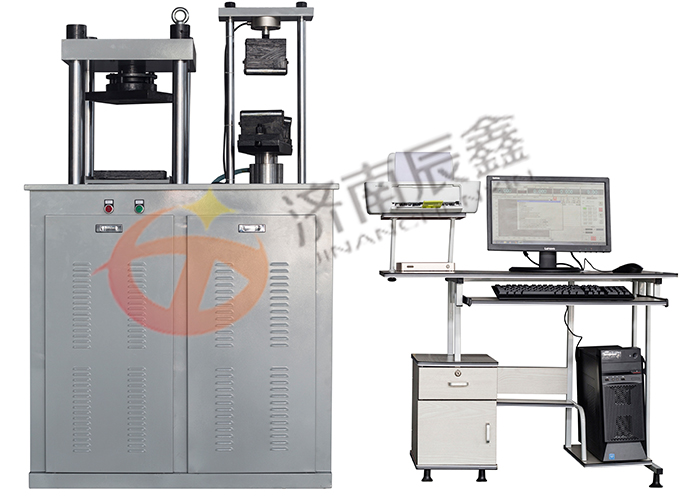

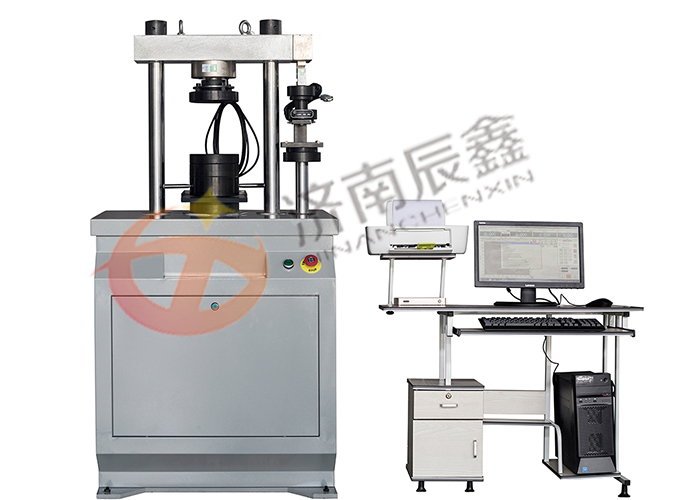

产品名称：微机控制电液伺服压力试验机

所属分类：压力试验机

产品热度：

咨询热线：15550431173

微机控制电液伺服压力试验机
→各种金属、非金属及复合材料抗压、抗折、剪切性能测试及研究。
→各种管材压扁、扩口试验测试。
→电动分离式液压千斤顶、薄型液压千斤顶、穿心式、大吨位、特殊大行程、标准型、非标特制型等多种规格类型千斤顶的检测。
→用于混凝土、胶砂、构件、岩石、管桩、建材制品、各种金属、非金属及复合材料等试件抗压测试及研究。
→精密的自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。
→具有载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→依据GB、ISO、JIS、ASTM、DIN、BS等国标及国际标准进行试验和提供检测数据。
→自动完成材料的最大承载力、强度等检测参数

扩展功能

液压千斤顶检测；混凝土梁垂直抗压检测；金属管、无缝钢管、有色金属管扩口试验、卷边试验；
→玻璃弯曲试验、三点弯曲抗折试验、四点弯曲抗折试验；千斤顶检测；混凝土梁垂直抗压检测；金属管、无缝钢管、有色金属管扩口试验、卷边试验；

重要特点
1、微机控制电液伺服压力试验机采用四立柱丝杠结构，液压缸上置，大空间、高刚性、稳定性好。
2、伺服测控系统，实现等速率自动加载、恒试验力保持、循环加载卸荷。
3、自动、手动、定荷操作。
4、双控双向液压油缸，快速试验，快速返回。
5、安全防护。

测控系统
试验过程的自动控制、数据采集、处理、分析、存储及显示。
控制模式智能设置，控制方式之间无冲击、平滑切换，加载、卸载平稳。
过程再现和数据再分析、曲线放大、比较、遍历。曲线可自由放大和缩小；满度自调。
操控软件，采用模块化、开放式编程、个性化设计，可自行调整。
标准模块；权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
操作提示和向导功能。
数据库采用ACCESS格式，数据库中备有多种试验方法、标准。
微机控制电液伺服压力试验机的电路板采用光电隔离设计，具有抗干扰能力强的特点。
灵活的Excel或Word报告格式，可选择、指定、排序、单独、合并打印。
网络数据库管理。

多重保护功能
油缸限位保护；液压系统过载溢流保护；试验力过载保护；过流、过压保护；
试样破断时安全保护；操作提示向导保护；试验结束自动保护。

我们的软件系统，自带丰富的试验方法标准库，以下只是一部分：

GB/T 17200-2008 橡胶塑料拉力、压力和弯曲试验机(恒速驱动).技术规范
GB/T 4857.4-2008 包装.运输包装件基本试验.第4部分:采用压力试验机进行的抗压和堆码试验方法
GB/T 17200-1997 橡胶塑料拉力、压力、弯曲试验机技术要求
GB/T 3722-1992 液压式压力试验机
GB/T 4857.16-1990 运输包装件基本试验采用压力试验机的堆码试验方法
JJG 139-2014 拉力、压力和万能试验机检定规程
JJG 157-2008 非金属拉力、压力和万能试验机检定规程
JJG 139-1999 拉力、压力和万能试验机检定规程
JJG 157-1995 非金属拉力、压力和万能试验机检定规程
KS T ISO 12048-2013 采用压力试验机进行的抗压和堆码试验方法
KS M ISO 5893-2005 橡胶塑料拉力、压力和弯曲试验机(恒速驱动).技术规范
JB/T 8763-2013 电液伺服水泥压力试验机技术条件
JB/T 8763-2001 电液式水泥压力试验机技术条件
JB/T 5523-1991 液压式弹簧压力试验机
JC/T 960-2005 水泥胶砂强度自动压力试验机

YAW-500C；YAW-600C；YAW-800C；YAW-1000C；
1	最大试验力	500kN；600kN；800kN；1000kN
2	试验力示值误差	≤±1%
3	试验力测量范围	1%～100%F.S
4	试验力分辨力	0.01kN
5	等速应力控制范围	2～60 N/mm2·S-1
6	应力速率误差	≤±5%
7	等速应变控制范围	0.00025/s～0.0025/s
8	应变速率误差	≤±5%
9	位移分辨力	0.01mm
10	加荷速率	600N/s～60kN/s；计算机自动控制显示
11	活塞行程	0～150mm /可定制
12	活塞位移速度	≥50mm/min
13	压盘间距/ 电机调整	0～400mm /可定制
14	横梁移动速度	≥150mm/min
15	球形上压盘/自找平	￠150mm；￠200mm；￠300mm；400x400mm / 可选
16	方形下压盘	400x400mm
17	立柱间距（LW）	500mm
18	油泵额定流量	3.5L/min
19	机架结构	双立柱丝杠、横梁移动调整空间，油缸下置、高刚性
20	电源电压	～380V±10% 50Hz（须可靠接地）
21	机器功率	1.5kw
22	机器尺寸（LWH）	≈980x1080x1800mm
23	油源泵站系统（LWH）	≈1080x600x960mm
24	机器重量	≈1100kg

YAW-1000D；2000D；3000D；5000D；10000D
1	最大试验力	1000kN;2000kN;3000kN	5000kN; 10000kN
2	试验力示值误差	≤±1%
3	试验力测量范围	1%～100%F.S
4	试验力分辨力	0.01kN
5	等速应力控制范围	2～60 N/mm2·S-1
6	应力速率误差	≤±5%
7	等速应变控制范围	0.00025/s～0.0025/s
8	应变速率误差	≤±5%
9	位移分辨力	0.01mm
10	加荷速率	600N/s～60kN/s；计算机自动控制显示
11	活塞行程	0～200mm		0～100mm
12	活塞位移速度	≥50mm/min
13	压盘间距/ 电机调整	0～1000mm		0～1600mm
14	横梁移动速度	≥150mm/min
15	上压盘	￠300mm		600x600mm
16	球形下压盘/自找平	400x400mm		600x600mm
17	立柱间距（LW）	500x500mm		800x800mm
18	油泵额定流量	7.5L/min		12L/min
19	机架结构	四立柱丝杠、横梁移动调整空间，油缸下置、高刚性
20	电源电压	～380V±10% 50Hz（须可靠接地）
21	机器功率	3.0kW+1.1kw		5.5kW+3.0kW
22	机器尺寸（LWH）	≈1020x800x2520mm		≈1500x1500x3500mm
23	油源泵站系统（LWH）	≈1200x800x1100mm		≈1900x950x900mm
24	机器重量	≈3200kg		≈22000kg

YAW-2000G；YAW-3000G；YAW-5000G；YAW-6500G； 2000kN/3000kN/5000kN/6500kN微机控制电液伺服压力试验机
1	最大试验力	2000kN	3000kN		5000kN	6500kN
2	试验力示值相对误差	≤示值的±1%
3	试验力测量范围	1%～100%F.S
4	试验力分辨力	1/300000
5	等速应力控制范围	2～60 N/mm2·S-1
6	应力速率误差	≤±5%
7	等速应变控制范围	0.00025/s～0.0025/s
8	应变速率误差	≤±5%
9	位移分辨力	0.01mm
10	加荷速率	600N/s～60kN/s；计算机自动控制显示
11	活塞行程	0～150mm /可定制
12	活塞位移速度	≥60mm/min
13	试验空间	0～400mm / 0～500mm / 0～600mm / 垫块调整
14	立柱间距（LW）	500x400mm /可定制		600x500mm /可定制
15	上压盘	球形：￠300mm / 300x300mm /400x400mm
16	下压盘	方形：400x400mm / 500x500mm /可定制
17	机架结构	四柱、油缸下置、高刚性、高稳定性
18	电源电压	～380V±10% 50Hz（须可靠接地）
19	机器功率	3.0kW			4.5kW
20	机器尺寸（LWH）	≈900×800×2000mm			≈1200x1000x2400mm
21	油源系统（LWH）	≈1130x800x960mm
22	机器重量	≈3300kg			≈5900kg

YAW-2000F；3000F；5000F；/2000kN; 3000kN ;5000kN;
1	最大试验力	2000kN	3000kN	5000kN
2	试验力示值相对误差	≤示值的±1%
3	试验力测量范围	1%～100%F.S
4	试验力分辨力	0.01kN
5	等速应力控制范围	2～60 N/mm2·S-1
6	应力速率误差	≤±5%
7	等速应变控制范围	0.00025/s～0.0025/s
8	应变速率误差	≤±5%
10	位移分辨力	0.01mm
11	加荷速率	600N/s～60kN/s；计算机自动控制显示
12	活塞行程	0-200mm / 可定制
13	活塞位移速度	≥50mm/min
14	压盘间距	0～3000mm /横梁移动调整
15	横梁移动速度	≥100mm/min
16	球形上压盘	600x600mm / 可定制
17	方形下压盘	600x600mm / 自找平 /可定制
18	立柱间距（LW）	800x800mm
19	油泵额定流量	12L/min
20	机架结构	四立柱丝杠、横梁移动调整空间，油缸上置、高刚性
21	电源电压	～380V±10% 50Hz（须可靠接地）
22	机器功率	7.5kW+4.0kW
23	机器尺寸（LWH）	1600x1600x4900mm
24	油源系统（LWH）	1900×950×900mm
25	机器重量	≈24000kg

主要配置

名称	内容	备注
负荷机架	四立柱丝杠、横梁移动调整空间，油缸上置、高刚性	1台
油源系统	国际主流	1套
测控系统	全数字闭环、多通道	1套
测力传感器		1支
球形上压盘		1套
方形下压盘		1套
落灰斗		1套
送料车		1套
安全防护网		1套
膨胀螺栓		1组
计算机	主流品牌	1台
随机工具		1套
技术资料	说明书、装箱单、合格证、服务单	1套
试验机软件	中文版/定制英文版	1套

以上只是部分机型，如需其他或者定制服务，请来电详谈15550431173

1、免费培训操作人员，达到独立熟练操作；
2、24小时内随时响应客户需求，接到故障信息1小时内回应，2小时提供解决方案，专业工程师48小时内到达现场，
3、免费质保3年，终身售后！（3个月内出现任何质量问题都可无条件退换货）
