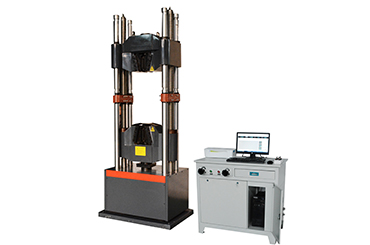

微机屏显式钢绞线试验机，主要用于预应力混凝土钢绞线的拉伸试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB/T5224-1995《预应力混凝土钢绞线》的要求。

GB/T3159-《液压式试验机》，
GB/T228-《金属材料室温拉伸试验方法》，
JTT861- 《桥梁成品预应力钢绞线等》。







功能用途：

微机屏显钢绞线拉力试验机专用于预应力钢绞线的力学性能试验，本机配有联想计算机、惠普打印机、大标距电子引伸计、光电编码器及功能齐全的通用试验软件，可以非常方便地完成试验功能；另配有钢绞线专用加长钳口确保试样中间断裂。从而进一步提高试验成功率。试验结果可以查询和打印（力-位移，力-变形，应力-位移，应力-变形，力-时间，变形-时间）六种曲线及相关试验数据，具有软件自检功能，能自诊断故障，祥见软件说明。可测定钢绞线的抗拉强度、规定非比例延伸强度、弹性模量、延伸率等力学性能。是工矿企业、科研单位、大专院校、工程质量监督站等部门的理想检测设备。

结构特点
1、主机：本机由四立柱双丝杠油缸下置式主机及油源控制柜组成。拉伸空间位于主机上方，压缩、弯曲试验空间位于主机下方即中横梁和工作台之间。
2、传动系统：试验空间的调整通过中横梁移动来实现，中横梁升降采用链条传动。
3、钳口部分夹持特点
3.1特质高硬度（HRC68-70）加长钳口提高了夹持捻距和接触面积并采用液压自动夹紧，使试样夹持更牢靠不易打滑。
3.2特制超厚钳口座使钢绞线在拉伸时完全包含在钳口座体内从而保证钢绞线试样在中间断裂。
3.3在钳口座和钳口卡板之间增加了耐磨衬板，杜绝金属拉伸过程中氧化皮掉入致使钳口座斜面划伤报废的现象，使夹持过程更顺滑、夹持更牢靠。
4、安全保护装置
4.1当活塞升起达到上极限位置时，行程保护，油泵电机停机。
4.2当试验力超过每档最大试验力的2%-5%时，过载保护，停机。
4.3外围有安全防护网，防止试验过程中试样外冲。

设备名称      电脑屏显钢绞线拉力试验机
最大试验力　　500 kN　　600 kN　　1000 kN
试验机级别　　1级/0.5级（选配）
试验力测量范围　　0.2%-100%FS/0.4%-100%（选配）
结构形式　　  四立柱双丝杠油缸下置
试验力示值相对误差　　优于示值的±1%
力分辨率　　  1/3000000
变形测量装置　电子引伸计
引伸计标距　　50mm
位移测量装置　　拉线式光电编码器
位移测量范围　　0～250mm
位移示值相对误差　　优于示值的±1%
位移分辨率　　0.01mm
变形测量范围  0-15mm
变形有效测量范围　　0.2%～100%FS
变形分辨率　　最大变形的1/300000
变形示值相对误差　　优于示值的±0.5%
活塞最大移动速度　　70mm／min
横梁调整速度　　120mm／min
油缸活塞行程　　250mm
最大拉伸空间　　1000mm（可按要求定制）
立柱间距　　540 mm　　650 mm
控制方式　　手动加载
夹紧方式　　液压自动夹紧
圆试样夹持直径　　Φ13-φ40mm　　φ13-φ40mm　　φ14-φ45mm
钢绞线夹持直径　　φ9.2-φ12.7mm，φ12.7-φ15.24mm
扁试样夹持厚度　　0-35mm　　0-40mm
上下压盘尺寸　　204×204mm
整机重量　　3000 kg　　3000 kg　　4500kg
供电电源　　380V±10%/50Hz/三相五线制

1、免费培训操作人员，达到独立熟练操作；
2、24小时内随时响应客户需求，接到故障信息1小时内回应，2小时提供解决方案，专业工程师48小时内到达现场，
3、免费质保3年，终身售后！（3个月内出现任何质量问题都可无条件退换货）
服务承诺：全方位服务，随时随地与您同步！
