高温合金是指以铁、钴、镍为基体，能在600℃以上温度，一定应力条件下适应不同环境短时或长时使用的金属材料。具有较高的高温强度、塑性，良好的抗氧化、抗热腐蚀性能，良好的热疲劳性能，断裂韧性，良好的组织稳定性和使用可靠性。

高温合金是航空发动机、火箭发动机、燃气轮机等高温热端部件的不可代替的材料，在航天、核工程、能源动力、交通运输、石油化工、冶金等领域得到广泛的应用,由于其用途的重要性，对材料的质量控制与检测非常严格。

本试验方案是以GB/T4338-2006标准要求为基础的，方案中包含拉伸试验的目标，相关试验标准，试样类型及适用与试验应用的典型测试设备。

1、拉伸试验的目标

材料的质量做严格的控制

特性参数是：

抗拉强度：最大力对应的应力

断后伸长率：断后标距的残余伸长与原始标距之比的百分率

屈服强度：当金属材料呈现屈服现象时，在试验期间达到塑性变形发生而力不增加的应力点

2、相关试验标准：

GB/T4338-2006金属材料高温拉伸试验方法

GB/T 228.1-2010 金属材料 拉伸试验 第1部分:室温试验方法

GB/T2975-1998 钢及钢产品力学性能试验取样位置及试样制备

GB/T 8170-2008 数值修约规则与极限数值的表示和判定

GB/T 12160-2002 单轴试验用引伸计的标定

GB/T16825.1-2008 静力单轴试验机的检验

GB/T17600.1-1998 钢的伸长率换算第1部分:碳素钢和低合金钢

GB/T17600.2-1998 钢的伸长率换算 第2部分:奥氏体钢

JJG141 工业用贵金属热电偶

JJG351 工业用廉金属热电偶

3、试样类型：机加工哑铃型矩形横截面试样，机加工哑铃型圆形横截面试样，机加工圆管的纵向弧形试样，及为产品的一部分不经机加工的试样

4、适用于试验应用的典型测试设备：

试验原理：在规定温度下，对试样施加拉力，一般拉伸至断裂，测定其拉伸力学性能，试验设备如下：

4.1试验设备

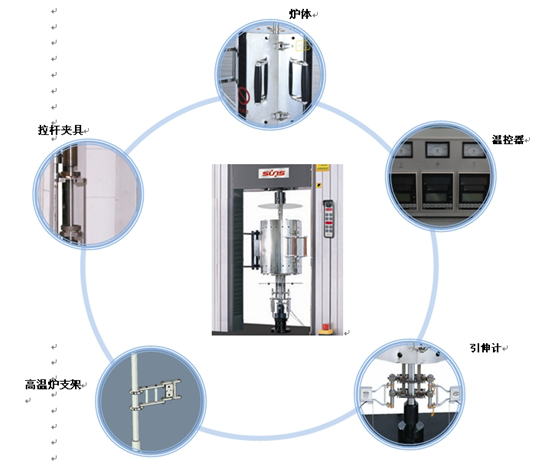

试验设备标准配置：主机+夹具+附件

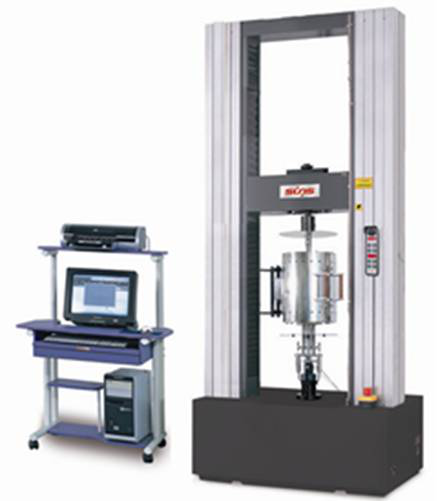

主机： UTM5105X 电子万能试验机

                         UTM5105X 电子万能试验机

高温拉杆夹具

夹具采用优质高温材料制造，性能好，使用寿命长；其在高温高应力水平下能长期连续使用。上下夹具之间更换板材接头，即可做板材拉伸实验。

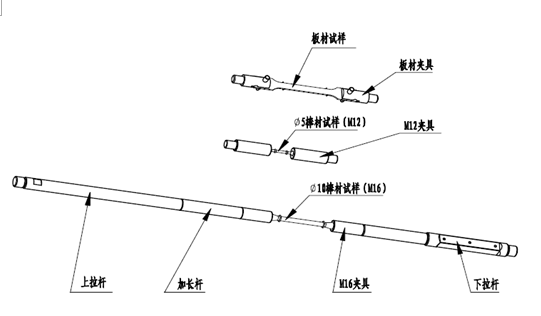

标准拉杆及夹具示意

高温拉伸夹具与夹具座采用台阶挂接方式，实现便捷安装拆卸高温夹具

高温变形测量装置

a、试样的变形通过引伸装置引出高温炉，变形引伸装置均采用优质高温合金制作，保证在高温环境下一定的强度，使得试样的变形量毫无保留的传递出来；

b、采用电子引伸计对称测量试样的变形，采用两个引伸计的平均值参与运算测量；

高温变形引伸装置

卡口式+紧固帽=固定高温变形引伸装置

整体安装后

安装好后的上部分

附件：高温炉

可为高温拉伸试验提供长时间、稳定的试验温度环境。

4.2试样的制备仪器： CNC加工中心

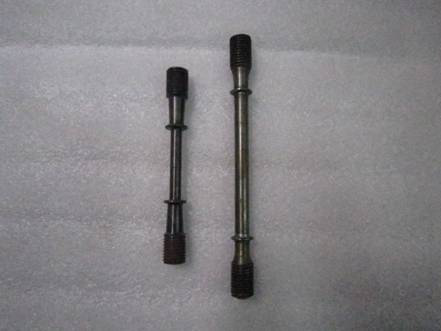

机加工哑铃型圆形横截面试样
