脚手架指施工现场为工人操作并解决垂直和水平运输而搭设的各种支架。主要为了施工人员上下作业或外围安全网围护及高空安装构件等，此外在广告业、市政、交通路桥、矿山等部门也广泛被使用。脚手架中搭建组合钢管的配件称为扣件，其性能直接影响着脚手架的支撑性能，故是建筑安全性方面是生产企业和建工质检站必须检测的项目。

扣件常用的有两种：直角扣件，碗扣式，本试验方案适用于碗扣式扣件力学性能的测试。

本试验方案测试是以GB24911-2010标准为基础，主要适用与脚手架生产企业及建筑工程检测站对产品质量检验，方案中包含试验的目标，相关试验标准，试样类型及适用与试验应用的典型测试设备。

1、试验的目标

立杆连接是同轴心承插，横杆同立杆靠碗扣接头连接，接头具有可靠的抗弯、抗剪、抗扭力学性能。而且各杆件轴心线交于一点，节点在框架平面内，因此，结构稳固可靠，承载力大。整架承载力提高，约比同等清况的扣件式钢管脚手架提高15％以上，其力学性能是安全生产的重要指标，必须经过严格的测试

特性参数是：

上碗口强度

下碗口焊接强度

横杆接头强度

横杆接头焊接强度

可调支座抗压强度

2、相关试验标准：

GB/T 700-2006 碳素结构钢

GB/T 2828.1-2012 计数抽样检验程序

GB/T 5117-2012 非合金钢及细晶粒钢焊条

GB/T 5796.2-2005梯型螺纹 第2部分 直径与螺距系列

GB/T5796.3-2005 梯形螺纹 第3部分:基本尺寸

GB/T 5796.4-2005梯型螺纹 第4部分 公差

GB/T 6414-1999 铸件 尺寸公差与机械加工余量

GB/T9440-2010 可锻铸铁件

GB/T 11352-2009 一般工程用铸造碳钢件

GB 50205-2001钢结构工程施工质量验收规范

3、试样类型：扣件成品

4、适用于试验应用的典型测试设备：

4.1试验设备

试验设备标准配置：主机+夹具

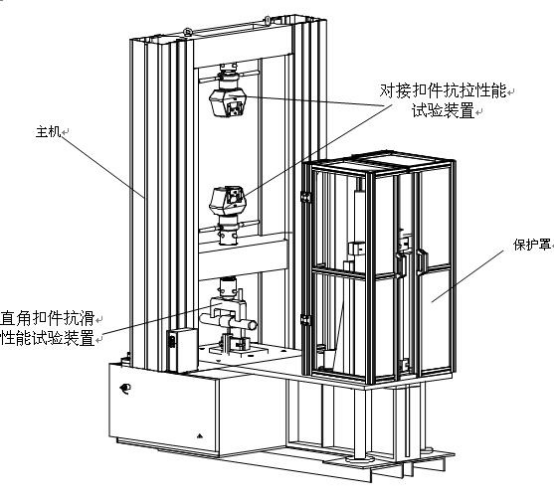

主机：UTM7105Z07 100kN电子式钢管脚手架试验机

夹具：

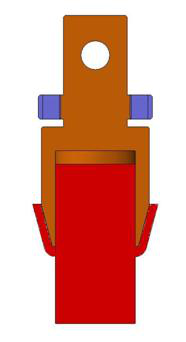

上碗口强度试验

参照横杆接头和下扣碗结构形式，制做固定上扣碗卡具，配合公司标准楔形拉伸夹具，实现上碗口强度试验

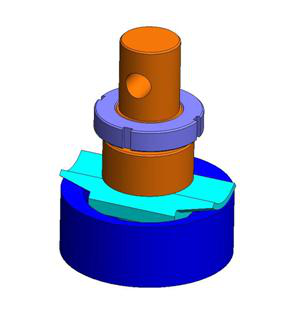

下碗口焊接强度试验

将下扣碗结构放置在公司标准压缩夹具上，上夹具与下扣碗接触试压部分参照横杆接头尺寸设计，更接近实际工况，完成下碗口焊接强度试验。

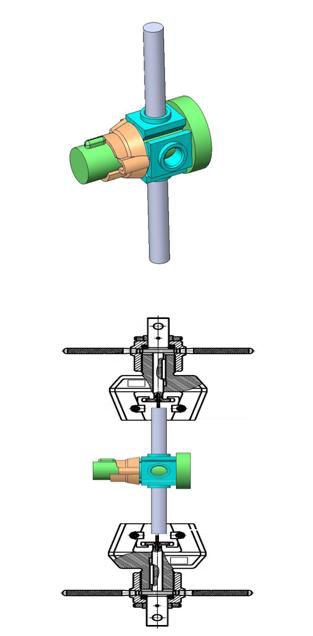

横杆接头强度试验:

横杆接头焊接强度试验:

将横杆结构放置在公司标准压缩夹具上，上夹具与横杆触压部分参照横杆尺寸设计，更接近实际工况，完成横杆接头焊接强度试验。

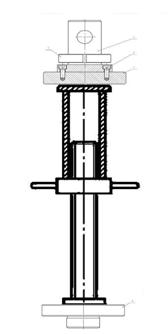

可调支座抗压强度试验

将横杆结构放置在公司标准压缩夹具上，上夹具做一空心压杆套在旋转支撑上，用上压板压空心压杆，完成横杆接头焊接强度试验。

4.2试样的制备仪器： 无需制样，直接用成品测试

试样图片
