1、铝合金隔热型材是以铝材为主体，型材中间用塑料型材腔体做断热材料的一种新型建筑材料。塑料和铝材这种创新结构设计，兼顾了塑料和铝合金两种材料的优势，同时满足装饰效果和门窗强度及耐老性能的多种要求。

 该种结构具有保温性好，隔音性好，耐冲击，气密型好，水密性好等优点，广泛应用于建筑，装饰等行业。

  铝合金隔热型材试样（长度100mm）

2、测试方案的种类及特性参数

2.1、纵向剪切试验；特性参数：最大剪切力和抗剪特征值

2.2、横向拉伸试验；特性参数：最大拉伸力

2.3、抗扭性能试验；特性参数：抗扭力矩

3、相关试验标准：GB/T 28289-2012 铝合金隔热型材复合性能试验方法

     4、以上测试方案使用的设备配置如下：

      4.1、主机：我们推荐使用UTM4204X电子万能试验机

                    UTM4204X电子万能试验机

      4.2、纵向剪切试验夹具

 夹具名称：隔热铝型材剪切夹具     夹具型号：JJXC204A

 夹具说明：固定压头将试样固定住，剪切压头压载试样。

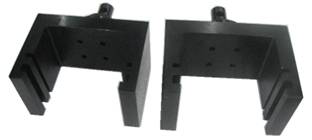

  4.3、横向拉伸试验夹具

 夹具名称：隔热铝型材拉伸夹具       夹具型号：JLXC204A

 夹具说明：通过“穿条”穿过铝合金型材腔体从而将试样与上下夹具进行连接；由于腔体的大小不一，因此尽量选用与腔体大小接近的穿条。

 4.4、抗扭性能试验夹具

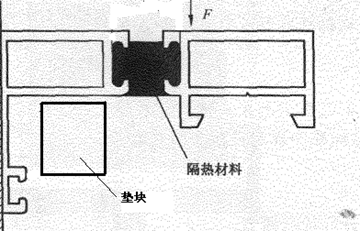

 该测试方案的夹具可借用“隔热铝型材剪切夹具  JJXC204A”来进行试验。但为了方便固定试样，需要在试样的下方垫上相应的垫块。

 5、以上试验方案如果对试验的环境温度有要求，则我们推荐使用三思纵横“高低温环境箱”；

其温度控制器采用闭环PID来加热控制，温控精度高，能够精确满足试验的环境温度。
