金属摆锤式冲击（硬度）试验机，主要用于进行金属夏比冲击试验，测定金属材料试样的冲击吸收功能和冲击韧性。所用试样断面为10mmX10mm。主要对冲击韧性较大的黑色金属，特别是钢铁及其合金进行试验。能连续和大量地做金属冲击试验，并显示冲击吸收功、冲击韧性、摆锤的旋转角度、试验平均值及打印试验报告（指针式不具备这几个功能）等。

该设备，主要有半自动式、数显式和微机控制式3种不同的产品系列。可以配套不同的低温槽进行低温力学实验。
我们的冲击试验机，规格型号齐全，配置有简单易用的软件系统，丰富且不断增加的试验方法标准库，可轻松满足您的测试要求。同时，我们还生产针对非金属材料、安全帽、汽车保险杠、人造板、瓷砖、石油管道、焊缝等进行冲击试验的测试设备，针对试验要求的不同，可以提供定制服务。



1. GB/T 3808-2002 《摆锤式冲击试验机的检验》
2. GB/T 229-2007 《金属夏比缺口冲击试验方法》
3. JJG 145-2007 《摆锤式冲击试验机》
4. ASTM E23-02a《金属材料缺口试样标准冲击试验方法》（配美标摆时才满足）
5. ISO148-1998《Metallic materials – Charpy pendulum impact test》

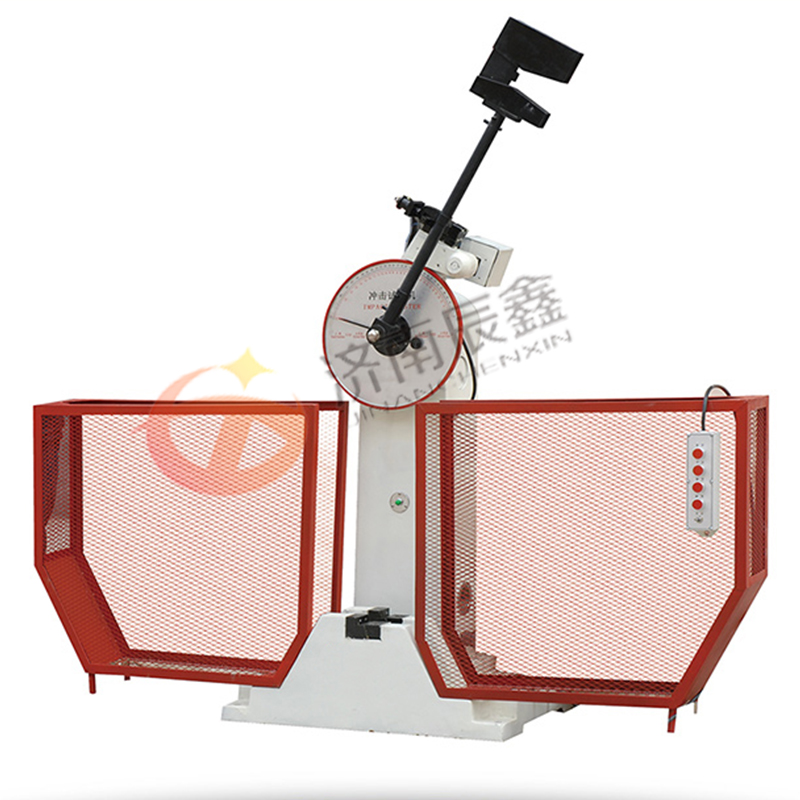

辰鑫半自动摆锤冲击试验机：
l  为JB-B系列，单支承柱式结构，悬臂式挂摆方式，摆锤锤体U型，试样简支梁式支承。
l  试验数据为度盘显示；
l  设备最大冲击能量为500J、300J、并配有250J、150J摆锤一个。

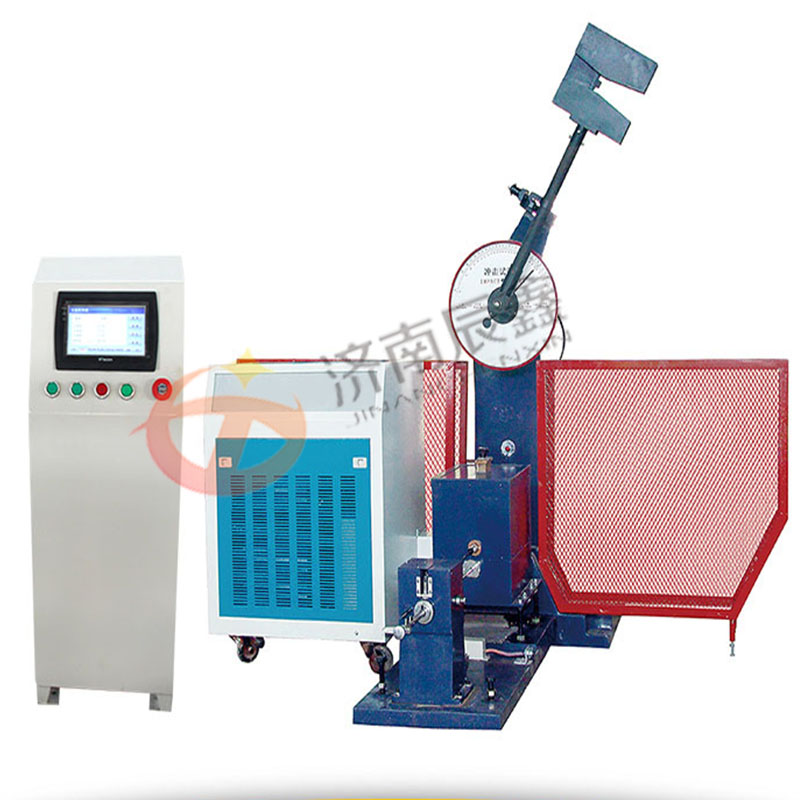

辰鑫数显式摆锤冲击试验机：
l  试验数据为液晶触摸屏数字显示，因此又称为液晶式摆锤冲击试验机。
l  设备最大冲击能量为500J、300J，并配有250J、150J摆锤一个。
l  有JBS-B、JBS-C两种系列。
l  JBS-B数显式摆锤冲击试验机主机为单支承柱式结构，悬臂式挂摆方式，摆锤锤体U型，试样简支梁式支承。
l  JBS-C数显式摆锤冲击试验机的主机采用双支承柱，主轴简支梁式支承、挂摆，轴承径向载荷分布合理，尤其是大能量冲击机，减小主轴变形和大大减少轴承摩擦带来的能量损失。

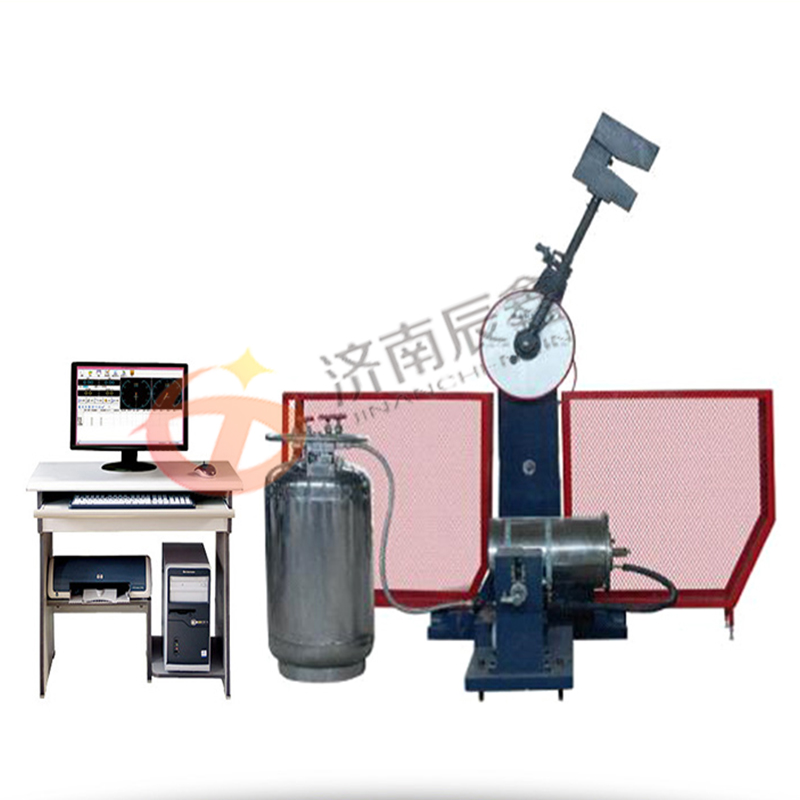

辰鑫微机控制式摆锤冲击试验机：
l  试验数据有3显示方式：刻度盘、液晶屏和微机显示，结果可以相互比对。
l  有JB-W、JBW-C两种系列。
l  JB-W微机控制半自动冲击试验机主机为单支承柱式结构，悬臂式挂摆方式，摆锤锤体U型，试样简支梁式支承，设备最大冲击能量为500J、300J、并配有250J、150J摆锤一个。
l  JBW-C系列，为双支承机架结构，试样简支梁式支承，载荷分布合理，降低冲击时摆锤的侧向颤动，设备最大冲击能量为300J、450J、600J、750J.


如果按照试验温度分类，可以有以下2种：
1.      常温，要求试验环境温度在20℃±5℃
2.      低温：要求试验环境温度在0到—196℃ （液氮制冷），或要求环境温度在 0到—100℃ （复叠式压缩机制冷），可根据需要配置CDW系列或DWC系列的低温试验槽。

CDW系列低温试验槽：采用热平衡原理及循环搅拌方式，达到对试样的自动均匀冷却、恒温，可完全满足国家标准GB/T 229-2007，以及美标、欧标中ASTM E23-02a、EN10045、ISO148、ISO83等相关标准中所规定的各项控温指标。
l  CDW－40型冲击试验低温槽，双压缩机制冷技术，控温范围：室温～－40℃ (室温≤25℃)；
l  CDW－60型冲击试验低温槽，双压缩机制冷技术，控温范围：室温～－60℃ (室温≤25℃)；
l  CDW－80型冲击试验低温槽，双压缩机制冷技术，控温范围：室温～－80℃ (室温≤25℃)；
l  CDW－100型冲击试验低温槽，双压缩机制冷技术，控温范围：室温～－100℃ (室温≤25℃)；
l  CDW-196液氮制冷低温槽，液氮制冷技术，控温范围：-40℃ ～ -196℃；

DWC系列冲击试验低温槽是进行低温冲击试验的专用辅助制冷设备。叠式压缩机制冷，选用进口高可靠性压缩机，单片微机控制，自动控温、自动计时、自动报警，控温精度高，制冷速度快，容积大;数显温度值，安全可靠，操作简便。完全满足国标GB/T229-2007《金属夏比摆锤冲击试验方法》中对低温装置要求的各项控温指标。
l  DWC－40型冲击试验低温槽，双压缩机制冷技术，控温范围：室温～－40℃ (室温≤25℃)；
l  DWC－60型冲击试验低温槽，双压缩机制冷技术，控温范围：室温～－60℃ (室温≤25℃)；
l  DWC－70型冲击试验低温槽，双压缩机制冷技术，控温范围：室温～－70℃ (室温≤25℃)；
l  DWC－80型冲击试验低温槽，双压缩机制冷技术，控温范围：室温～－80℃ (室温≤25℃)；
l  DWC－85型冲击试验低温槽，双压缩机制冷技术，控温范围：室温～－85℃ (室温≤25℃)；
l  DWC－100型冲击试验低温槽，双压缩机制冷技术，控温范围：室温～－100℃ (室温≤25℃)；
l  DWC-196液氮制冷低温槽，液氮制冷技术，控温范围：-40℃ ～ -196℃；


用以测定金属材料抗缺口敏感性（韧性）的试验。
制备有一定形状和尺寸的金属试样，使其具有U形缺口或V形缺口，在夏比冲击试验机上处于简支梁状态，以试验机举起的摆锤作一次冲击，使试样沿缺口冲断，用折断时摆锤重新升起高度差计算试样的吸收功，即为Aku和Akv。
可在不同温度下作冲击试验。
吸收功值（焦耳）大，表示材料韧性好，对结构中的缺口或其他的应力集中情况不敏感。
对重要结构的材料近年来趋向于采用更能反映缺口效应的V形缺口试样做冲击试验。


型号       JB-300B JB-500B
显示方式       度盘显示
冲击能量       150/300J      250/500J
摆轴中心至冲击点距离       750mm  800mm
冲击速度       5.2m/s   5.4 m/s
摆锤预扬角    150°
试样支座跨距       40＋0.2mm
钳口圆角       R1-1.5mm
冲击刀刃圆角       R2-2.5mm，R8±0.05mm
试样尺寸       10（7.5、5、2.5）mm×10mm×55mm

　
型号       JBS-300B      JBS-500B
显示方式       液晶触摸屏数字显示
冲击能量       150/300J      250/500J
摆轴中心至冲击点距离       750mm  800mm
冲击速度       5.2m/s   5.4 m/s
摆锤预扬角    150°
试样支座跨距       40＋0.2mm
钳口圆角       R1-1.5mm
冲击刀刃圆角       R2-2.5mm，R8±0.05mm
试样尺寸       10（7.5、5、2.5）mm×10mm×55mm

　
规格型号       JBS-300C      JBS-450C      JBS-600C      JBS-750C
冲击能量       300J       450J       600J       750J
摆锤预扬角    150°
摆轴中心至冲击点距离       750mm  750mm  750mm  750mm
冲击速度       5.24m/s 5.24m/s 5.24m/s 5.24m/s
试样支座跨距       40＋0.2mm
钳口圆角       R1.25mm
冲击刀刃圆角       R2-2.5mm R8mm
角度准确性    0.1°
试样规格       10（7.5、5、2.5）×10×55mm
送料对中方式       人工操作
电源       380V/50Hz/5A


型号       JB-300W      JB-500W
显示方式       微机控制
冲击能量       150/300J      250/500J
摆轴中心至冲击点距离       750mm  800mm
冲击速度       5.2m/s   5.4 m/s
摆锤预扬角    150°
试样支座跨距       40＋0.2mm
钳口圆角       R1-1.5mm
冲击刀刃圆角       R2-2.5mm，R8±0.05mm
试样尺寸       10（7.5、5、2.5）mm×10mm×55mm

　
规格型号       JBW-300C    JBW-450C    JBW-600C    JBW-750C
冲击能量       300J       450J       600J       750J
摆锤预扬角    150°
摆轴中心至冲击点距离       750mm  750mm  750mm  750mm
冲击速度       5.24m/s 5.24m/s 5.24m/s 5.24m/s
试样支座跨距       40＋0.2mm
钳口圆角       R1.25mm
冲击刀刃圆角       R2.25mmR8mm
角度准确性    0.1°
试样规格       10（7.5、5、2.5）×10×55mm
送料对中方式       人工操作
电源       380V/50Hz/5A


1、免费培训操作人员，达到独立熟练操作；
2、24小时内随时响应客户需求，接到故障信息1小时内回应，2小时提供解决方案，专业工程师48小时内到达现场，
3、免费质保3年，终身售后！（3个月内出现任何质量问题都可无条件退换货）
服务承诺：全方位服务，随时随地与您同步！
